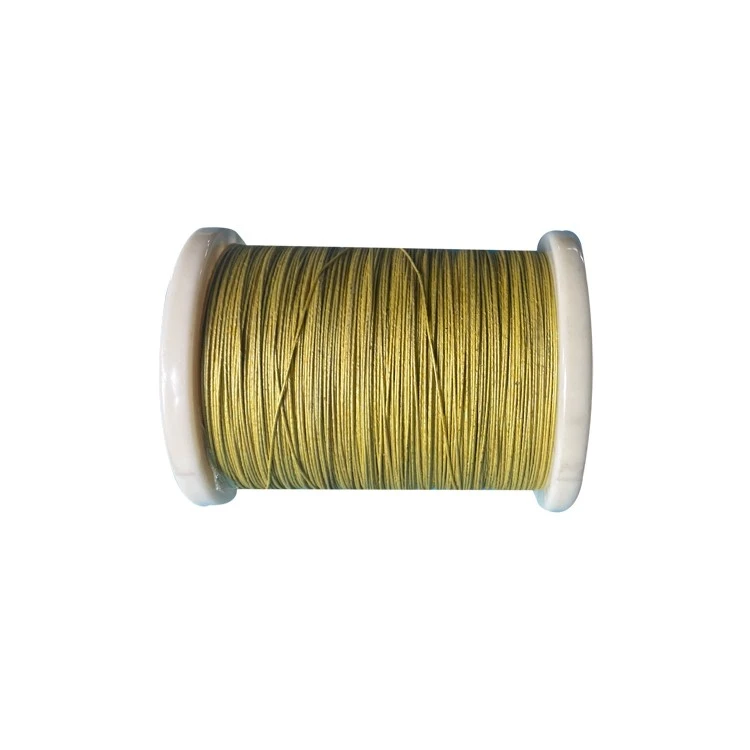

Fiberglass Thermocouple Cable
2

Stikla šķiedras termopāra kabelis

Specifikācijas:
Vadītāja materiāls: tips RTD/PT100
Izolācijas darba temperatūra ilgtermiņā: 0 grādi -400 grādi
Vadītāja darba temperatūra:
Izolācijas materiāls: stikla šķiedra
Izolācijas biezums: 0.2mm-6mm
Apvalka materiāls: SS304
Spriegums: 100 V-600V
Krāsa: IEC, ANSI, JIS, DIN vai pēc pasūtījuma

Nosūtīt pieprasījumu

Produkta ievads

Preces Nr

Struktūra

Diriģenta dia

(mm)

Izmērs (mm)

Precizitāte

Svars (kg/100m)

PT-BL-BL-SS-0.22R

Vairāki

0.2/7

3.6(±0.2)

1. klase

2.6

Termopāra šķirne un indekss

Termopāra šķirne un indekss
Daudzveidība	Tips	Mērījumu diapazons (grāds)
NiCr-NiSi	K	-200-1300
NiCr-CuNi	E	-200-900
Fe-CuNi	J	-40-750
Cu-CuNi	T	-200-350
NiCrSi-NiSi	N	-200-1300
NiCr-AuFe0.07	NiCr-AuFe0.07	-270-0

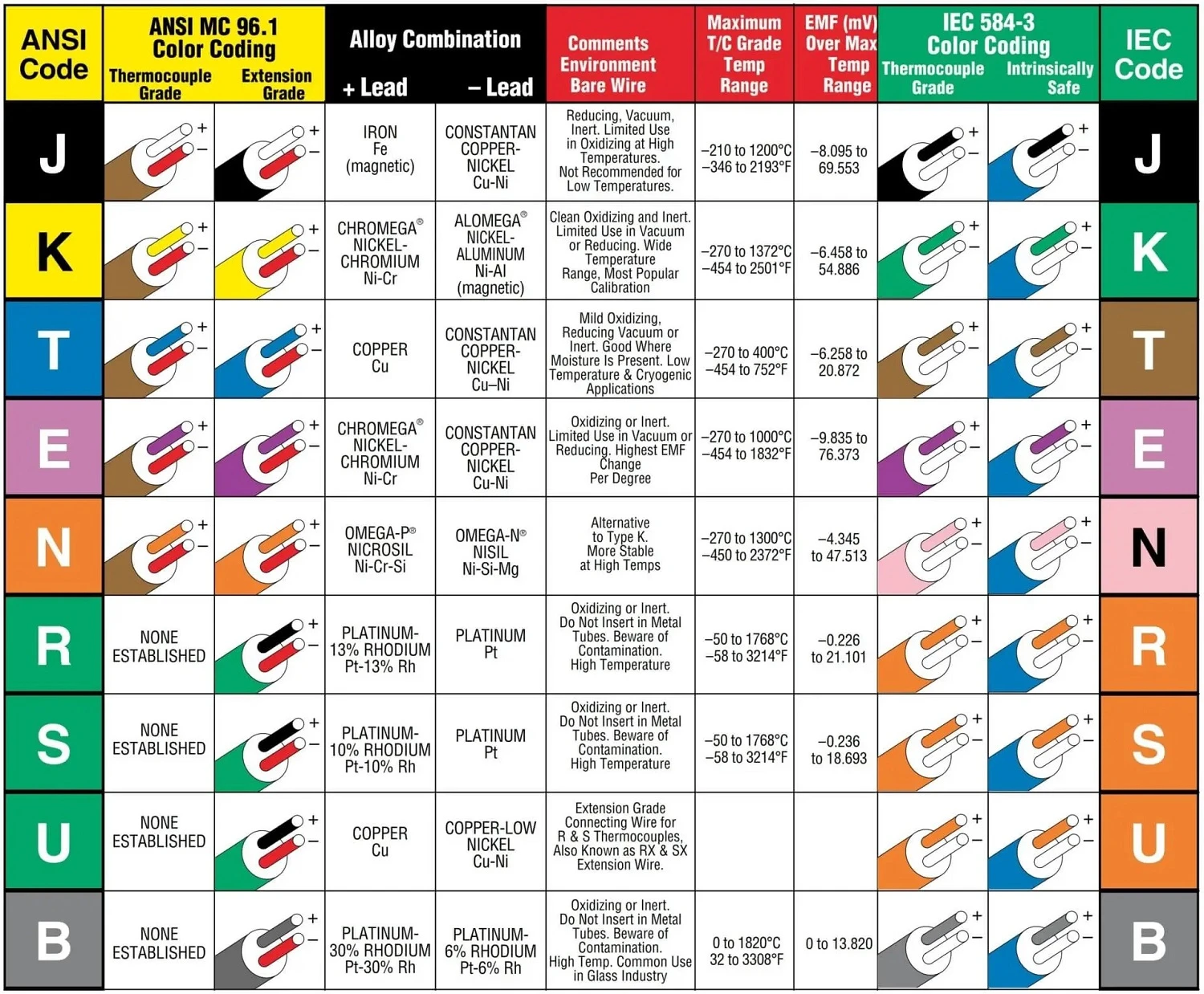

Krāsu kods un sākotnējās kalibrēšanas pielaides termopāra stieplēm:

Termopāra tips		ANSI krāsu kods		Sākotnējās kalibrēšanas pielaides
Stiepļu sakausējumi	Kalibrēšana	+/- Diriģents	Jaka	Temperatūras diapazons	Standarta Ierobežojumi	Īpašs Ierobežojumi
Dzelzs (+) vs. Konstantāna (-)	J	Balts/Sarkans	Brūns	0 grāds līdz +285 grāds 285 grādi līdz +750 grāds	±2,2 grādi ± .75%	±1,1 grāds ± .4%
CHROMEL(+) vs. ALUMEL(-)	K	Dzeltens/Sarkans	Brūns	-200 grāds līdz -110 grāds {{0}} grādi līdz 0 grādiem 0 grāds līdz +285 grāds 285 grādi līdz +1250 grāds	± 2% ±2,2 grādi ±2,2 grādi ± .75%	±1,1 grāds ± .4%
Vara (+) vs. Konstantāna (-)	T	Zils/Sarkans	Brūns	-200 grāds līdz -65 grāds -65 grāds līdz +130 grāds 130 grādi līdz +350 grāds	± 1.5% ±1 grāds ± .75%	± .8% ± ,5 grādi ± .4%
CHROMEL(+) vs. Konstantāna (-)	E	Violeta/sarkana	Brūns	-200 grāds līdz -170 grāds -170 grāds līdz +250 grāds 250 grādi līdz +340 grāds 340 grādi +900 grādi	± 1% ±1,7 grādi ±1,7 grādi ± .5%	±1 grāds ±1 grāds ± .4% ± .4%

Krāsu kods un sākotnējās kalibrēšanas pielaide pagarinājuma vadam:

Pagarinājuma veids		ANSI krāsu kods		Sākotnējās kalibrēšanas pielaides
Stiepļu sakausējumi	Kalibrēšana	+/- Diriģents	Jaka	Temperatūras diapazons	Standarta Ierobežojumi	Īpašs Ierobežojumi
Dzelzs (+) pret Konstantānu (-)	JX	Balts/Sarkans	Melns	0 grāds līdz +200 grāds	±2,2 grādi	±1,1 grāds
CHROMEL (+) pret ALUMEL (-)	KX	Dzeltens/Sarkans	Dzeltens	0 grāds līdz +200 grāds	±2,2 grādi	±1,1 grāds
Varš (+) pret Konstantānu (-)	TX	Zils/Sarkans	Zils	-60 grāds līdz +100 grāds	±1,1 grāds	± ,5 grādi
CHROMEL(+) pret Konstantānu (-)	EX	Violeta/sarkana	Violets	0 grāds līdz +200 grāds	±1,7 grādi	±1,1 grāds

PVC-PVC fizikālās īpašības:

Raksturlielumi	Izolācija	Jaka
Nodilumizturība	Labi	Labi
Izgriezuma pretestība	Labi	Labi
Mitruma Izturība	Lieliski	Lieliski
Lodāmura pretestība	Nabadzīgs	Nabadzīgs
Servisa temperatūra	105ºC nepārtraukta 150ºC viens	105ºC nepārtraukta 150ºC viens
Liesmas tests	Pašnodziestošs	Pašnodziestošs
